[Part 3] Mon Projet : Je mets les mains dans le cambouis

Bonjour à Tous, me revoici après un long moment d'absence. Je commence par un merci car nous avons dépassé les 800 vues sur le blog et j'en suis très fier !! :-) Merci de me lire et n'hésitez pas à me faire part de vos remarques en commentaires.

J'ai donc tout reçu, enfin :

Etape n°1 : Avant de foncer tête baissé avec votre fer à souder pour assembler les composants de votre racer voici certainement le conseil le plus important : Faites un montage à vide, cela va vous permettre de prévenir quelques erreurs qui vous obligeraient à défaire ce que vous avez mis un certain temps à monter (je parle en connaissance de cause ...)

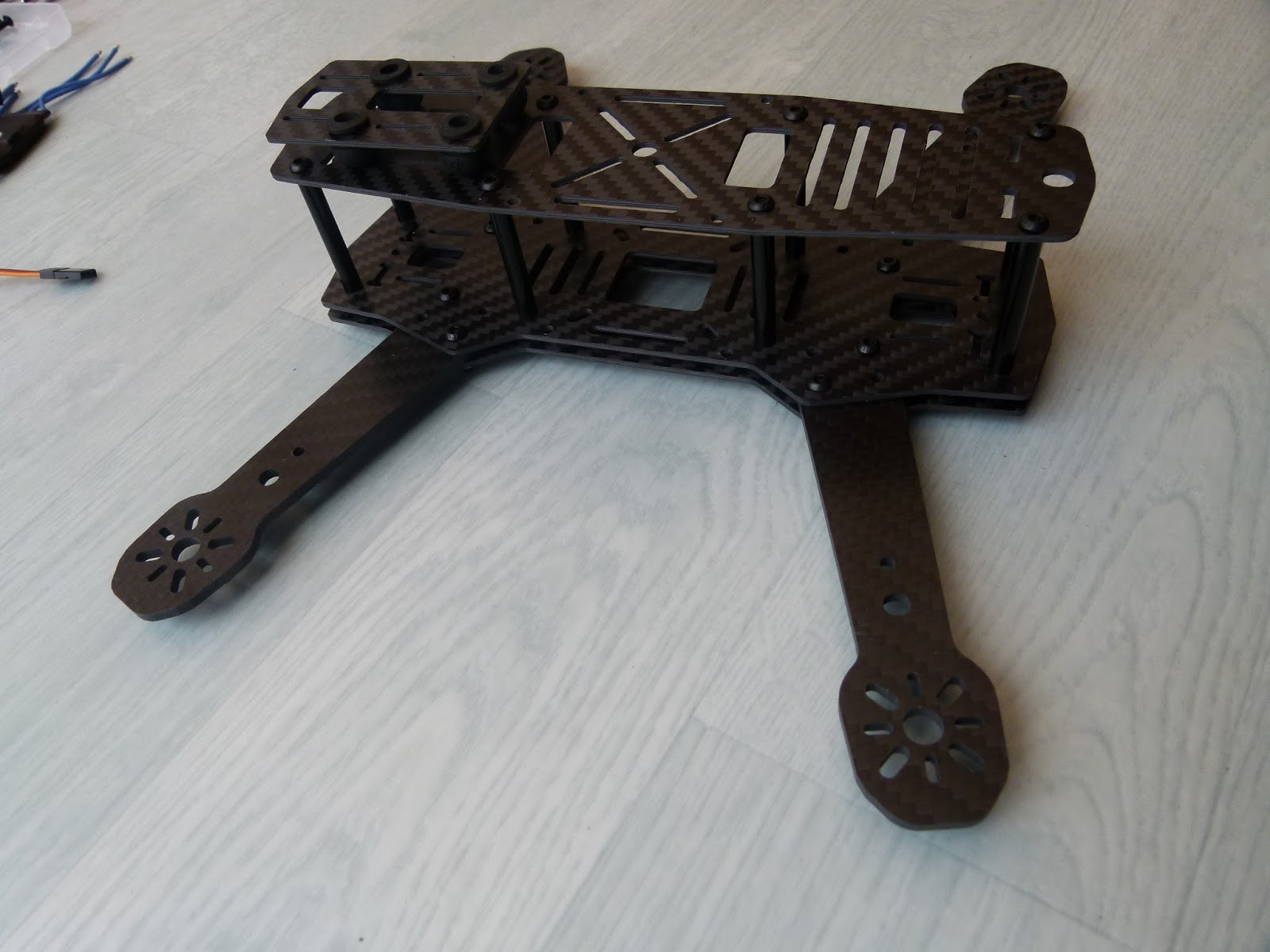

Etape n°2 : Je commence par monter la frame (c'est vite fait et ça donne un aperçu de rendu final)

Je suis un fan des frames ZMR que je trouve belles, simples et solides. En vrai elle rend vraiment bien ! J'ai décidé de placer des pièces me permettant d'élargir l'espace entre les 2 plaques inférieurs pour y placer ma Pdb et des câbles. J'aurais bien aimé y mettre mes ESC mais ils étaient trop gros, ils ont donc fini sur les bras.

Etape n°3 : C'est l'heure de souder ! Cette étape consiste à relier votre Pdb (carte d'alimentation) avec vos ESC (contrôleur de la vitesse de rotation des moteurs) et les moteurs. Attention à bien connecter les + et - (polarités électriques).

- 3 fils partent des moteurs, ils seront reliés aux fils bleus des ESC, j'ai utilisé un domino pour effectué un branchement provisoire car en fonction du sens de branchement le moteur va tourner en sens horaires ou inverse des aiguilles d'une montre donc tant que l'on ne sait pas on ne fait pas de branchement définitif.

- 1 gros fil noir et un rouge partant des l'ESC seront soudés sur la Pdb pour amener l’électricité aux ESC et moteurs.

- 1 câble de contrôle (rouge, orange et marron) qui sera à brancher sur la Naze32

- Sur la droite, on peut voir la prise XT60, c'est la que nous brancherons les batteries. La prise possède 2 câbles (+ et -) qui sont aussi soudé à la Pdb)

Au passage, mon montage est à l'envers sur la photo d'ou l'importance du montage à vide.

Bilan : J'ai du dénuder des câbles plus ou moins gros, mes soudures ne sont pas formidables mais pour un début, je suis assez satisfait. Ce fut très stressant car j'avais peur de me planter à tous moment.

Tips : J'ai recouvert mes soudures avec de la colles chaudes pour les protéger de l'humidité et cela permet de réduire les court-circuits

Etape n°4 : Il est temps de brancher les ESC sur la Naze32. Sur la photo ci-dessous, on peut voir que j'ai brancher les câbles des ESC sur les pins opposés à la prise mini USB (6 rangés de 3 pins).On verra l'ordre de branchement dans l'article suivant.

Sur les pins restant, je brancherais les câbles de l'emetteur et j'aurais alors terminé le montage.

Prochain Article :

• La partie logiciel et réglages du sens des moteurs
• l'installation de la partie FPV

Mais nous verrons cela dans l'article suivant qui je vous le promet viendra plus rapidement que celui ci.

Merci de m'avoir lu, n'hésitez pas à mettre un commentaire et a bientôt.

Rahlmar

Caméra Sportive, ya t'il une alternative à Gopro ?

Bonjour à tous,
En attendant le prochain article lié à l’assemblage de mon Racer et pour fêter la 300 eme visite sur mon blog. J'ai voulu faire un petit article sur les caméras sportives.

Qui dit caméra sportive dit Gopro et c'est normal au vu des hautes performances des produits de la marque. On ne peut pas se tromper en prenant une Gopro. La qualité, le design, le matériel et le rendu sont au rendez-vous mais il vous faudra débourser une forte somme. Cela peut en repousser certains.

Comment choisir sa camera ?

• Si le prix n'est pas un problème pour vous alors n'hésitez pas et prenez Gopro :

La black edition 4 = La meilleur caméra sportive, elle vous offre la définition 4k (très haute qualité, permettant de faire d’excellent ralenties). On arrive à la limite de l'outil professionnel mais pour plus de 480€. Il existe des versions en dessous et moins cher mais si vous n’êtes pas limité par le budget, c'est celle-ci qu'il vous faut ! Les versions inférieurs perdent leur écran et en qualité (Attention, cela reste toujours très bon) mais l'écart entre Gopro et ses concurrents se resserre et il peut devenir intéressant de bien comparer.

• Si le prix vous bloque, il existe plusieurs alternatives. J'en ai choisi 2, elles offrent une bonne qualité vidéo, suffisante pour un usage familiale ou sportif.

1. SJ4000 de SJCAM : 70€ via le site banggood. Elle est livré avec plein d’accessoires (ce qui n'est pas la cas de la Gopro ou la Yi) et la qualité vidéo est plus que correcte. Voici une vidéo réalisé par une SJ4000.

J'ai cette caméra et j'avoue avoir bluffé car pour le faible prix, j'ai pu faire de très belles vidéos de vacances (ski, soleil, plongée). L'écran LCD est un gros avantage que n'ont pas toutes ses concurrentes, il permet de mieux cadrer ses vidéos.
Cette caméra a été mon coup de cœur mais depuis une nouvelle venue me fait de l’œil : La Yi.

2. La Yi de Xiaomi : 60€ via banggood. Aujourd'hui, cette caméra est encore mieux que la SJ4000, la qualité est bien supérieur (2K). Une petite vidéo pour vous le prouver.

Lorsque ma SJ4000 ne fonctionnera plus, je la remplacerais par la Yi qui fait de meilleur vidéo. Toutefois, il y a deux défaut à noter : Pas d'écran LCD. Ce qui est gênant pour bien cadrer ses vidéos et pas d'accessoires vendu dans le pack mais le coût reste très en dessous de Gopro pour une qualité excellente.

Merci de m'avoir lu et a bientôt
Rahlmar

[Part 2] Mon Projet : Je construis mon drone moi même (Et ca fait peur)

Bonjour à tous,

Me voila donc au pied du mur, j'ai pris la décision de construire moi même mon FPV racer mais je ne suis pas un grand bricoleur et je n'y connais rien. Par contre, quand il s'agit de passer du temps sur des forums pour lire et apprendre pleins de choses, je suis bon. Je vais donc commencer par cela.

J'ai ciblé 4 sites ou forums pouvant m'aider :

Helicomicro : Dois je décrire cette réference dans le monde du multirotor ? Oui, alors ce site propose pleins d'articles, de tests sur les multirotors (pret à voler, matériel..). C'est une excellente source d'information sur les différentes pieces composants un multicoptère.

Modelisme.com : Forum pas uniquement dédié au FPV Racer mais on y trouve beaucoup de très bon sujets qui m'ont permis de mieux comprendre ce que je devais faire.

Airgonay : Site et forum des Dieux. Ils sont l'un des moteurs du FPV racing en France (CF cette vidéo qui a donné envie de pratiquer à pas mald e monde) et vous pouvez trouver pas mal de bon sujets sur leur forum.

Assiciation Mini Racer (AMR) : J'ai posé mes valises chez eux et je ne le regrette pas. J'ai trouvé une communauté super sympa et patiente (il en fallait car avec toutes mes questions ..)


Mon Matos :

Je voulais du matériel résistant et pas trop cher. Partant de la, j'ai commandé tous mon matos sur des sites chinois sauf les batteries achetées en France.


On m'a conseillé un kit sur le site Myrcmart comprenant : une Frame ZMR250, moteurs, ESC et une carte de distribution.
Je pouvais aussi prendre le contrôleur de vol mais je voulais la NAZE32 et ce n'était pas possible de l'avoir avec.

Myrcmart - Kit Frame/Moteurs/ESC/Powerboard : 69€ + 14€ de frais de port

Frame : ZMR250 = solide, flexible et a fait ses preuves.

Moteurs : RCX 1806-2  2300KV
ESC : RCX 12A Sky SimonK ESC
Carte de distribution : Classique

Sur le site Hobbyking : Naze 32 accro, un set FPV, la radiocommande, une  batterie pour la RC et les modules d'emission et de reception pour la radiocommande.

Kit FPV contenant : Une caméra + Emmeteur + Recepteur + Lunette Quanum : 89€

Controleur de vol NAZE32 accro soudé en version horizontal : 27€

Emeteur et recepteur pour la Radiocommande : 49€

Radiocommande Turnigy 9XR : 70€

J'ai commandé mes batteries chez Intermodel, site français, des Kypom 1300 et 1500 : 55€

Et enfin, sur Banggood, buzzer, led, chargeur de batteries, helices en masse, velcro, caméra HD Mobius et un peu de visserie nylon + du cable : 180€

- Le chargeur

- La caméra HD Mobius

Soit un total d'environ 550€. A cela s'ajoute un fer un souder + de l'outillage de précision (je n'avais rien du tout). Le cout est assez élevé mais je partais de zéro. Lors de prochain achat, je n'aurais pas reprendre de lunette, de radiocommande, batteries, ce qui réduit drastiquement le poste de dépenses.

Maintenant, il ne me reste plus qu'a monter le monstre !!

Merci pour votre lecture et à bientot

Rahlmar

[Part 1]Mon Projet : Le FPV racing version pret à volet

Salut à tous,

Je vous en parle depuis un petit moment :

Je veux faire du FVP RACING !!!!

Et J’espère que vous aussi car je vais beaucoup vous en parler dans les prochains articles :)

Dis Rahlmar, C'est quoi le FPV Racing ? Bon pour les mauvais élèves du fond de la classe : le "FPV racing low ridding", Il faut un drone avec une caméra et un pilote avec des lunettes qui diffuse les images de la caméra. Le pilote va alors essayer de contrôler le drone en basse altitude (on doit sentir l'herbe fraîche !) uniquement avec les images reçu de la caméra. Ajoutez à cela un circuit, des portes, des arbres et vous avez un beau parcours pour pratiquer cette activités. C'est plus clair ? alors on passe à la suite....

Dans cette articles, on va parler des solutions "Ready to Fly" ou "Prêtes à Voler", n'oubliez pas que je ne suis pas bricoleur du tout donc je privilégie la solution de facilité !
Etant donné que les sommes à débourser vont être importantes, je vais vous recommander des sites internet Français pour la garantie et SAV. Il se trouve que nous avons la chance d'avoir du très bon matériel Français : Cocorico !! alors on va en profiter.

• Choix 1 : Porket Racer 240 : ce racer 4 hélices a fait ses preuves, il est stable, super bien conçu et très résistant. J'ai lu beaucoup de commentaires à son sujet et je n'ai pas trouvés de personnes déçu. Je vous le recommande pour premier racer.

Via le site Officiel :

Pack Complet Drone + RC : 690€ sans FPV

Pack Complet Drone + RC + Kit FPV (lunettes, caméra...) : 1120€

• Choix 2 : Jpay Spider : Racer 6 hélices. Attention, il est plus puissant et rapide, un peu moins facile à prendre en main qu'une Porkette mais de très bonne qualité et tout aussi résistant.

Studiosport : Drone seul : 499€ pas de kit FPV, ni RC
Aero-Tek : Pack complet Drone + RC 599€ sans kit FPV
Comptez entre 450 et 600€ pour le kit FPV comprenant caméra + lunettes + émetteur/récepteur qu'il vous faudra monter vous même. (Sur ce point le kit de la Porkette est déjà monté)

• Vortex : En précommande pour le moment, les premières vidéos laissent présager une petite fusée dans le monde du racer. Je ne doute pas de ses qualités mais je lui donnerais un peu de temps pour faire ses preuves et avoir un peu plus de retour des utilisateurs.

Studiosport : Vortex (drone seul) 479€
Il est sans radiocommande, ni émetteur radio, ni batterie,  il vous faudra donc ajouter le budget pour une ce matériel manquant. De plus pas de lunettes, cela vous fait un coût en plus non négligeable et il va falloir monter certaines choses vous même. Ce n'est pas très dur mais cela peut rebuter certains. Attention, il est peut être un peu puissant pour une personne qui débute avec un racer.

Il existe d'autres racers et d'autres sites de ventes mais j'ai réduis le choix pour faciliter votre choix. Je m'excuse auprès des sites ou racers que je n'aurais pas cité. Je n'ai aucun avantage à citer les sites ci-dessus.

Merci de m'avoir lu.

Rahlmar

Dis Rahlmar, c'est quoi un Drone ?

Salut à tous,

Après une petite période d'absence, me revoici avec du neuf :

Mon Projet est terminé et je vais pouvoir vous en parler plus longuement sous peu mais avant il faut que je décortique un drone pour vous expliquer ce que l'on trouve sous le capot. Attention, rien de scientifique, Ready to Drone est un site pour débutant tenu par un débutant.

Le Drone :
Commençons pas ce qui maintien toutes les pièces entre elles :
- Le châssis ou Frame : C'est la base de votre drone, son squelette. De quelques centimètre à plusieurs mètres et de 3 à 8 hélices, il va déterminer ce que vous voulez faire avec votre drone.

Ensuite, on a besoin du trio qui va faire voler le drone :
- Hélices : En les faisant tourner, elles vont propulser le drone vers le haut (c'est mieux)

- Moteurs : Ils vont faire tourner les hélices et donc permettre avec la vitesse de voler

- ESC : Des contrôleurs de vitesse qui vont donner l'ordre aux moteurs d'aller plus ou moins vite

Maintenant, il faut le chef d'orchestre qui contrôle chaque élément du trio ci-dessus pour répondre au sollicitation du pilote :
- Contrôleur de vol : Le cerveau du drone, c'est lui qui va transmettre les ordres de vol au ESC en fonction de ce qui est transmis par la radiocommande. Vous en trouverez des très basique sans stabilisation automatique et vous aurez des bêtes de technologie avec GPS pour programmer le parcours d'un vol.

- Recepteur : module assurant la réception des ordres du pilote, communiquant avec l’émetteur.

- Batterie : Il faut bien une source d’énergie et sur les drones, c'est en général des batteries dit "Lipo" qui assure ce rôle

Coté Pilote :

- Radio commande (RC) : C'est à partir de la RC que le pilote va donner les ordres au drone (monter, descente, gauche...)

- Émetteur : Module qui va assurer la transmission des commandes entre la radiocommande et la drone

Exemple de communication entre le pilote et le drone :

Le Pilote souhaite faire monter le drone, il va donc pousser sur la manette de gaz
L'émetteur va envoyer l'ordre vers le récepteur du drone qui va à son tour le transmettre au contrôleur de vol.
Le contrôleur de vol analyse l'ordre et demande a chaque  ESC de faire tourner son moteur à la vitesse demandé par le pilote.
L'ESC va alors faire tourner son moteur à une certaine vitesse.
L'hélice couplé au moteur va donner la force d'impulsion pour que le drone décolle.



Merci de m'avoir lu,

Rahlmar

Faut il interdire les Drones ?

Bonjour à tous,
Suite aux derniers survols de la capital, beaucoup de médias se posent la question : faut il interdire les Drones ?

Ma réponse est Non, le drone en lui même n'est pas dangereux, c'est le comportement irresponsable  de son pilote qui l'est ! Si on se met à interdire les drones, parlons des voitures, motos et autres objets qui une fois dans des mauvaises mains représentent un danger potentiel pour autrui.

Encore une fois le comportement d'un petit nombre de pilotes personnes fait retomber une pluie de critiques sur toutes une catégorie de dronistes qui prennent beaucoup de précaution pour voler et profiter de leur passion tout en assurant la sécurité d'autrui et en respectant les règles de la DGAC.


Petit Rappel :

Ayez un comportement responsable avec votre drone, montrez l'exemple pour que le grand public se fassent une bonne image de nous !!

Merci de m'avoir lu et à bientot
Rahlmar

En février fait ce qu'il te plait !!

Salut les Dronistes,
Nous voila déjà en février et j'ai toujours pas mal de projet pour mon blog.
J'attends le beau temps pour tourner la vidéo sur le X4 mais en Picardie ce n'est pas simple d'avoir du beau temps, ajoutez à cela un peu moins de temps à cause de vacances (neige en février et soleil en mars - je sais c'est dur :p) mais n'ayez crainte, je pense et m'occupe de vous.

Les articles à venir :

- C'est quoi un drone ? Ou je vais vous décrire les différentes parties d'un drone
- Mon projet, ca fait déjà quelques articles que je vous en parle, il va être temps de développer un peu plus. J'ai  pour objectif de contruire moi même (avec mes petites mains) un drone pour le fpv racing.
- Test de ma caméra type Gopro mais à la sauce chinoise, j'ai nommé SJ4000.
- Quelques conseils pour devenir un dieu du pilotage (ou passer du mode les arbres se jetent sur moi à j'arrive à les éviter).

Allez, biz à l'oeil et a bientot.
Merci de m'avoir lu

Rhalmar
